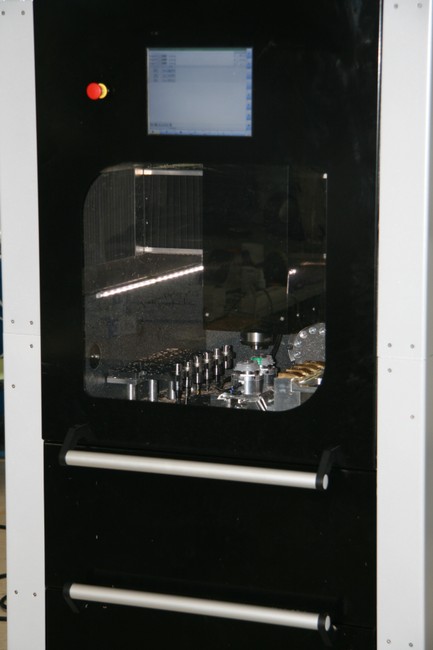

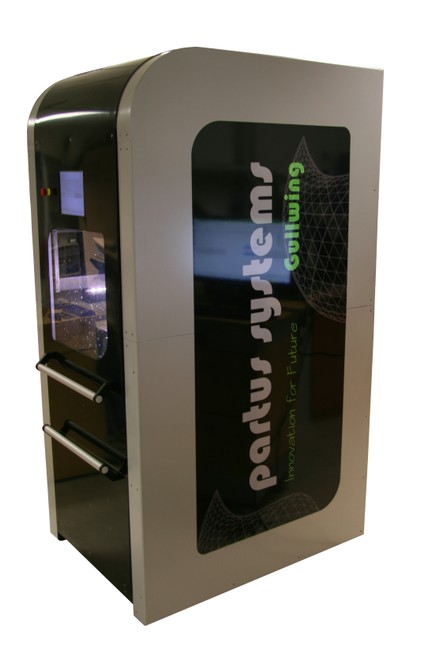

Gullwing 45 - sinus automation

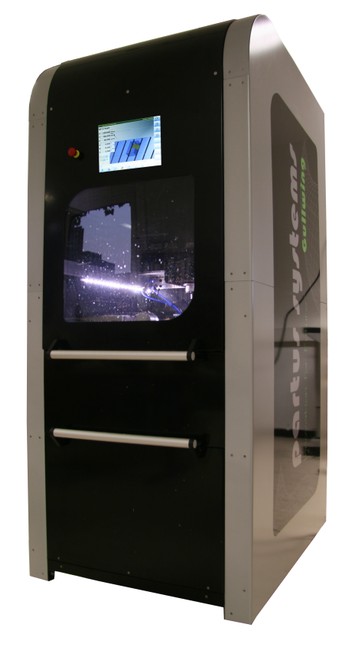

Gullwing 45  |  HSC-Frässystem

Unsere universelle und präzise Maschine für mittlere Bauteilabmessungen bei optimalem Verhältnis zwischen Preis und Leistung.

• Maschinenabmessungen: b 920mm t 1080mm h 1950mm


• Fräsbereich: X 320mm Y 450mm Z 200mm


• FEM-Optimierung aller wesentlichen Baugruppen


• 3 Translationsachsen und optional bis zu 3 Rotationsachsen verfügbar


• Eilgang bis 24 m/min


• Maschinengewicht 1250kg


• Maschinenbett aus hochwertigem Granit oder Polymerbeton für höchste Präzision


• Portalbauweise, sehr steif und schwingungsdämpfend konstruiert


• Leistungsstarke Servoantriebe mit optionalen Linearmesssystemen


• Optionale Kompensationsalgorithmen zur Eliminierung von z.B. thermischen und mechanischen Einflüssen


• Schnellfrequenzspindeln bis 2kW bei 45000 U/min

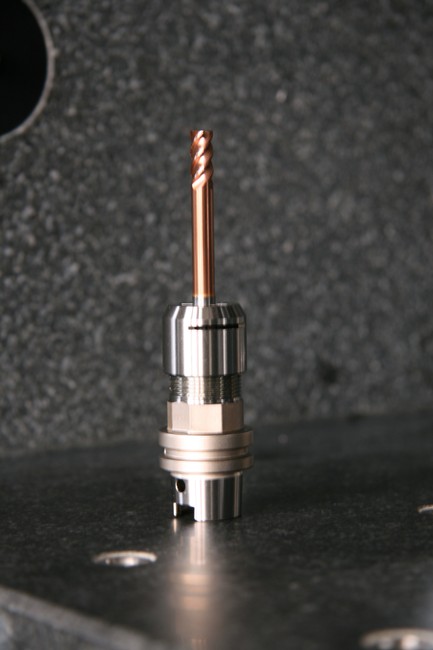

• HSK-25 Werkzeugaufnahme - Rundlauf < 0.003mm


• Werkzeugwechsler mit 6, 8 oder 10 Stationen - optional bis zu 50 Stationen


• Spänewanne integriert


• Minimalmengenschmierung

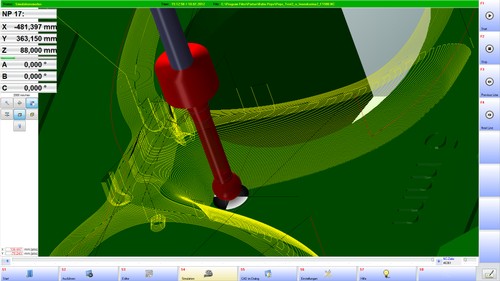

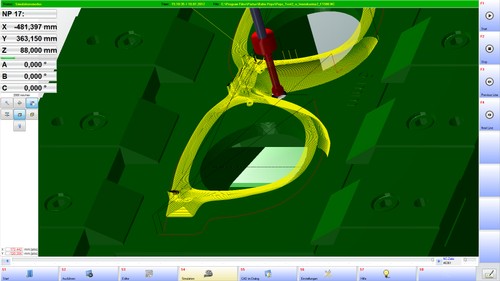

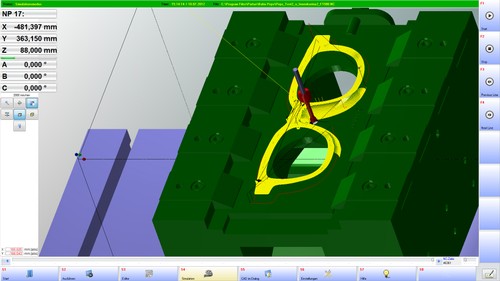

• Professionelle Steuerung: partus numeric


• Satzverarbeitungszeit, je nach Steuerung, von 4 bis 0.25ms


• Fernwartung für schnellen und professionellen Support


• Augenfreundliche, helle und einstellbare Innenraumausleuchtung


• Kurze Amortisationsdauer


• Made in Germany


Anwendungsbereiche

• Modell- und Formenbau


• Prototypen- und Serienfertigung


• Medizintechnik   (Implantate, Dentaltechnik, uvm.)


• Schmuckindustrie


• Automatisationstechnik


• uvm.


Werkstoffe:

• Aluminium


• Stahl, Edelstahl


• Titan


• Kunstoffe


• Hölzer


• Grünkeramiken


• CFK, GFK


• uvm.

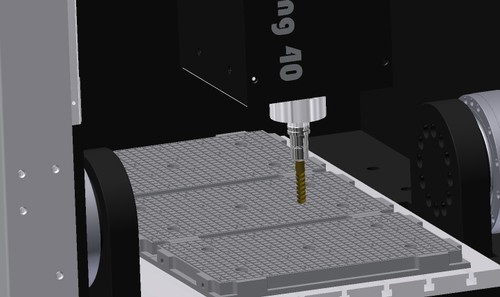

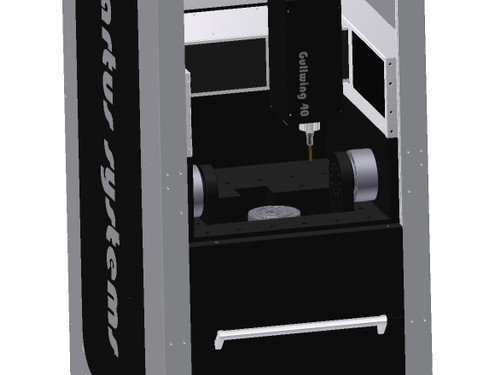

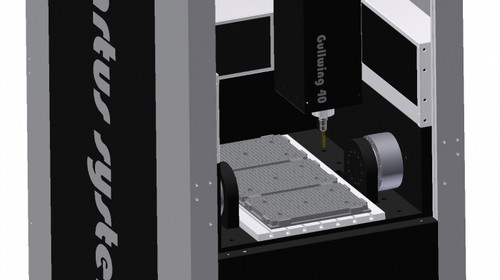

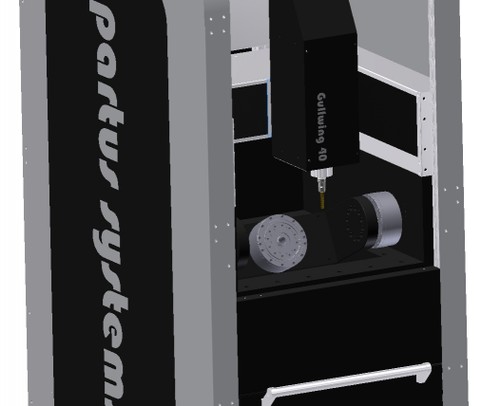

Eine der vielen möglichen Sonderversionen der Gullwing 45 stellen die 5-Achs- und 5-Achs-Simultan-Varianten da. Bei sehr kleinen Maschinenabmessungen und zu einen guten Preis erhalten Sie eine unglaublich flexible und vielseitige Maschine.

• Maschinenabmessungen: b 850mm (950mm) t 1080mm h 1950mm


• Fräsbereich: X 350mm Y 450mm Z 180mm (3 Achsen)

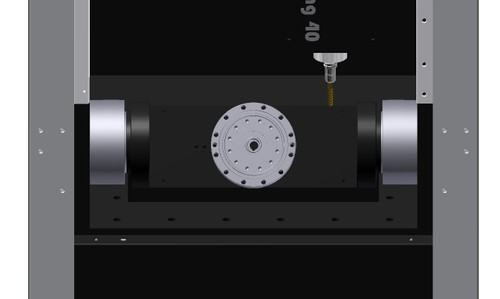

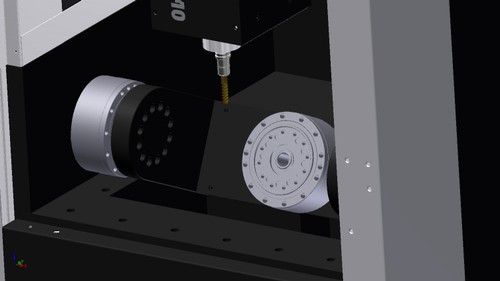

• Aufbau: Dreh-/Schwenkwanne


• Schwenkachse (A): 0-90°


• Drehachse (C): -360° bis +360° oder unbegrenzt, je nach Kundenwunsch


• gekühlte Spezialgetriebe in der Simultanvariante

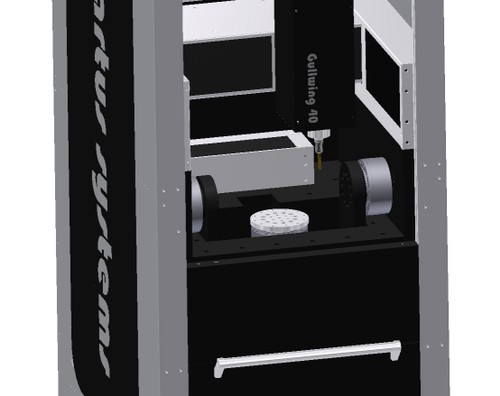

• Versenkbare Dreh-/Schwenkwanne, um den Arbeitsraum für konventionelle Bearbeitungen frei zu machen.
